可調式長柄濾頭ABS整體澆筑濾板模板規格型號參數表

作者來源:gysxlc       發布時間: 2023/7/20 17:57:09    標簽:可調式長柄濾頭 ABS整體澆筑濾板 模板 ABS濾板
導讀:
可調式濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。縫隙必須無殘缺、溢邊、堵塞等缺陷。濾桿在預埋座內可調節范圍宜為0~50mm。QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型濾頭預埋座尺寸宜符合下表要求。

可調式長柄濾頭ABS整體澆筑濾板模板規格型號參數

調式長柄濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整,使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度。可調式濾頭的預埋座緊固在整體澆筑模板上的結構形式,在不改變濾池工藝和結構前提下,可便捷地上下調整濾桿的螺紋上口的水平高度,達到布氣配水均勻的效果。

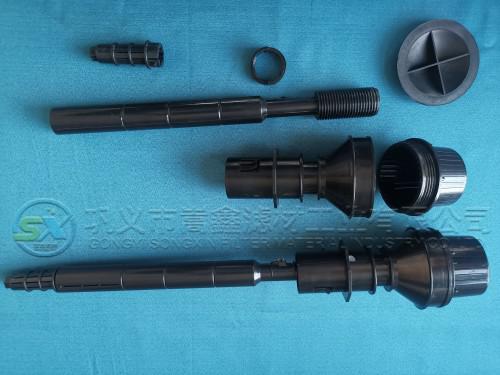

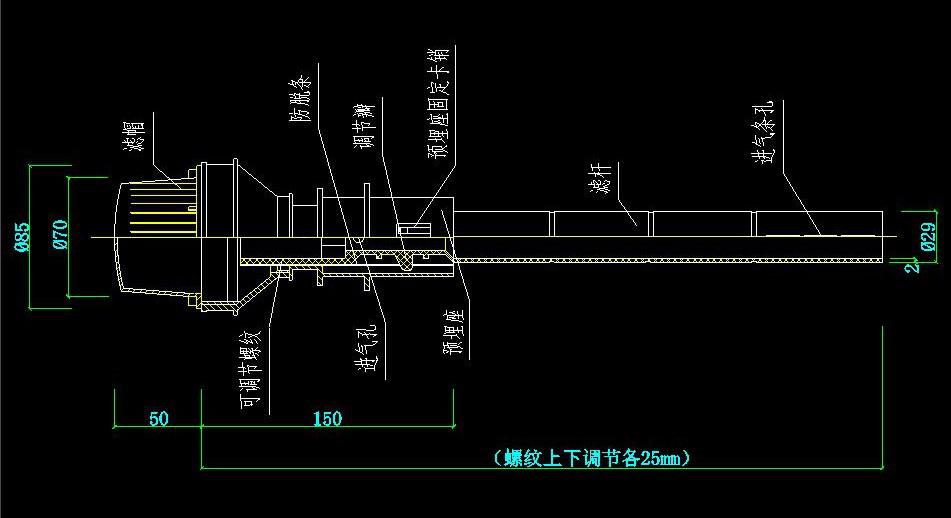

可調式長柄濾頭一般由濾帽、濾桿、預埋座等組成,如圖:


可調式濾頭規格參數表

型號

濾帽縫隙寬度(mm

縫隙長度(mm

縫隙面積(m2

濾桿

預埋座

長度

內徑

長度

外徑

QSK-I

0.5±0.05

34±1.0

612

380±2

25±0.5

150±1.5

47-2

QSK-II

0.4±0.05

34±1.0

490

380±2

25±0.5

150±1.5

47-2

QSK-III

0.3±0.05

34±1.0

367

380±2

25±0.5

150±1.5

47-2

1、濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。

2、縫隙必須無殘缺、溢邊、堵塞等缺陷。

3、濾桿在預埋座內可調節范圍宜為0~50mm。

4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型濾頭預埋座尺寸宜符合下表要求。

ABS濾板模板參數表:

ABS濾板模板尺寸

濾頭預埋孔座

模板類型

長度

寬度

高度

厚度

孔徑

孔距

A

1138±2

617±1

100±1

5±0.5

47.0+0.3+0.0

200(縱)±1

150(橫)±1

B

963±2

467±1

80±1

5±0.5

47.0+0.3+0.0

165(縱)±1

150(橫)±1

C

946±2

964±1

40±1

4±0.5

47.0+0.3+0.2

135(縱)±1

135(橫)±1

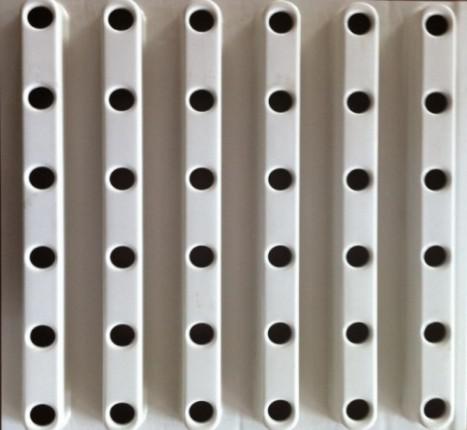

ABS濾板模板大樣圖:

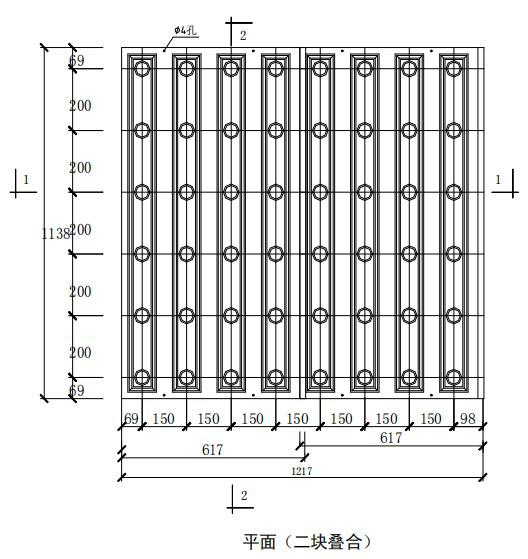

A型濾板1138x617x100x5x24

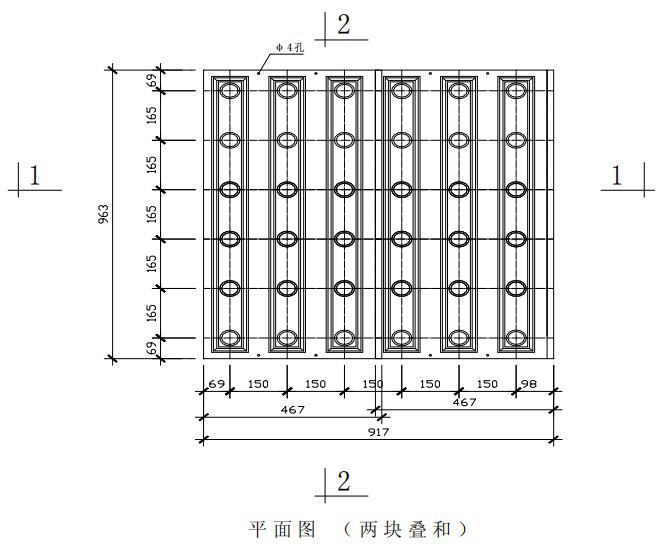

B型濾板963x467x80x5x18

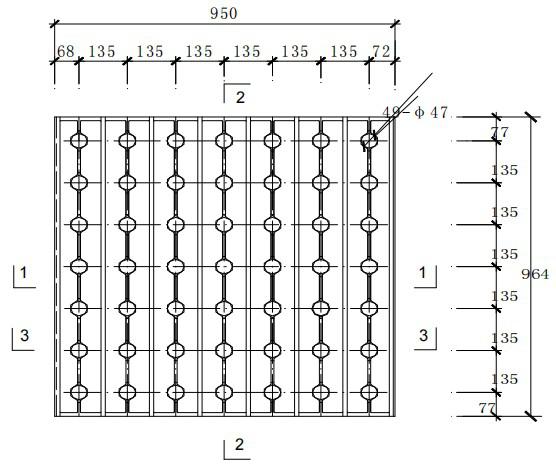

C型濾板964x950x40x5x49



ABS濾板施工安裝程序:

池體實測→模板取樣→模板安裝→鋼筋綁扎→預埋座安裝→清理→檢查→搭設操作平臺→混凝土澆搗→初凝→旋松預埋座施工蓋→養護→打開預埋座施工蓋→布水區進水至預埋座內螺紋平面→置入帶調節螺紋的濾桿調 試水平→固定鎖緊圈→檢查→安裝自鎖濾帽。

可調式長柄濾頭

:孔距尺寸為標準尺寸,必要時可根據濾池設計要求,采用特殊模板確定。
